Anforderungen an die Belüftung von Trockentransformatoren | Expertenleitfaden

Warum die Belüftung bei Trockentransformatoren wichtig ist

Trockentransformatoren sind auf Luftzirkulation angewiesen, um die im Betrieb entstehende Wärme abzuführen. Im Gegensatz zu ölgefüllten Transformatoren verfügen sie über kein flüssiges Kühlmittel, das Wärmeenergie aufnimmt und abführt. In meinen 30 Jahren als Transformatorenkonstrukteur bei einem großen Elektrotechnikhersteller habe ich Hunderte vorzeitiger Ausfälle aufgrund unzureichender Belüftung erlebt. Das häufigste Symptom ist eine beschleunigte Alterung der Isolierung, die der Arrhenius-Gleichung folgt: Mit jedem Temperaturanstieg um 10 °C über die Nenntemperatur halbiert sich die Lebensdauer der Isolierung.

Der IEEE-Standard C57.12.01 legt ausdrücklich fest, dass Trockentransformatoren Die Installation muss an Orten mit ausreichender Belüftung erfolgen, um die Umgebungstemperatur innerhalb der Auslegungsgrenzen zu halten. Ein typischer 1500-kVA-Trockentransformator, der unter Volllast betrieben wird, kann 15 bis 25 kW Wärme an die Umgebungsluft abgeben. Kann diese Wärme nicht entweichen, überschreiten die Innentemperaturen die Isolationsklasse H mit einer Nenntemperatur von 220 °C, was innerhalb weniger Monate zu einem Totalausfall führt.

Ich habe persönlich gemessen Wicklungstemperaturen In einer 750-kVA-Anlage, die in einem Technikraum mit nur einem 12-Zoll-Gitter installiert war, erreichte die Öltemperatur (Luft) nach drei Stunden unter Last 80% 145 °C und lag damit deutlich über dem von NEMA TP-1 empfohlenen Maximalwert von 130 °C. Zur Lösung musste eine 36 x 36 Zoll große Öffnung geschaffen und ein motorbetriebener Abluftventilator installiert werden, wodurch die Temperatur auf 95 °C sank.

Wichtigste Erkenntnis: Eine ordnungsgemäße Belüftung ist nicht optional – sie ist eine direkte Anforderung von IEEE C57.12.01 und NEMA TP-1 für die Aufrechterhaltung der Lebensdauer und Zuverlässigkeit des Transformators.

Anforderungen und Berechnungen zur Kernbelüftung

Ermittlung des erforderlichen Luftstroms in CFM

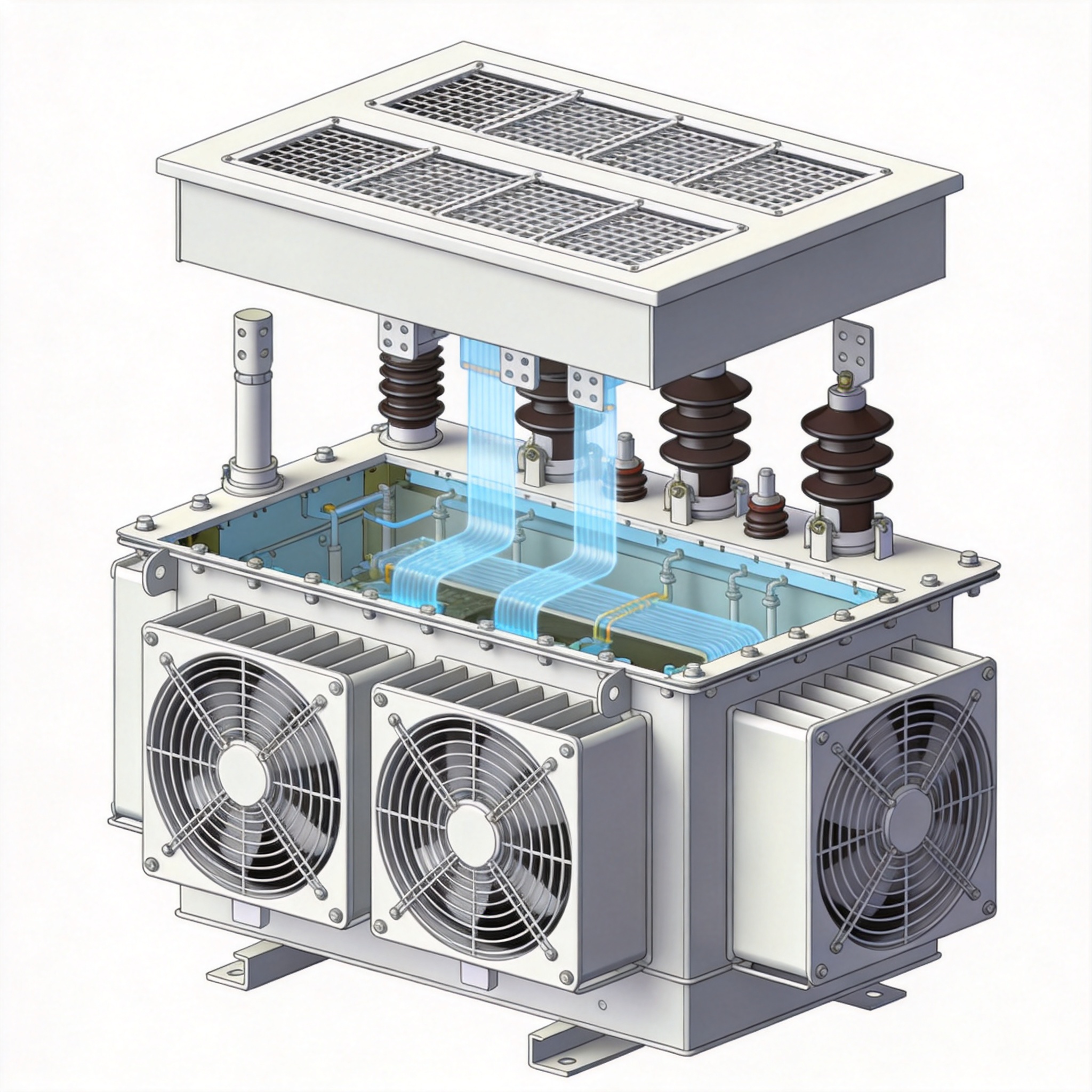

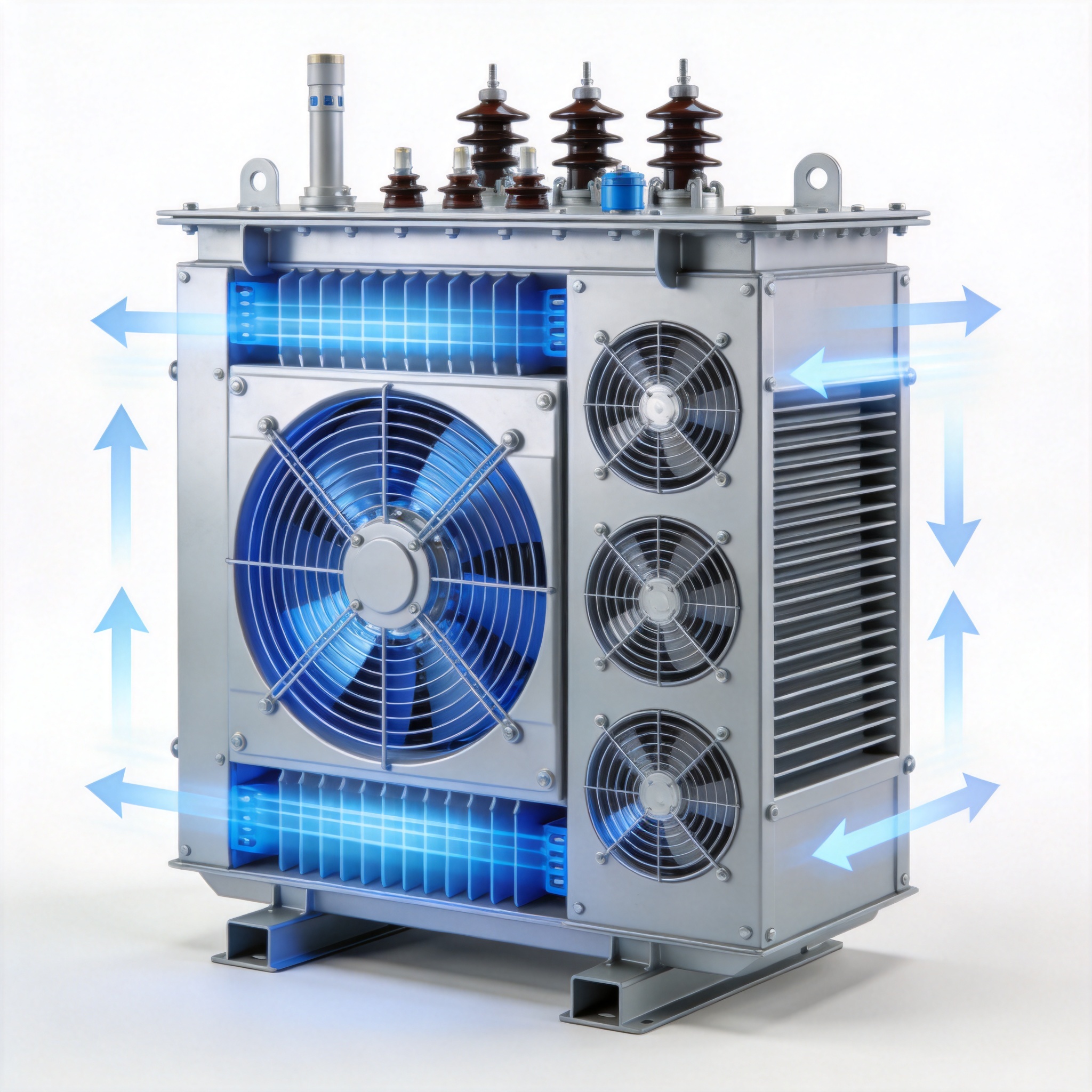

Die grundlegende Formel zur Berechnung des Lüftungsluftvolumenstroms leitet sich aus der Wärmebilanzgleichung ab. Die vom Transformator abgegebene Wärme (Q in kW) muss der von der Kühlluft aufgenommenen Wärme entsprechen. Unter Verwendung von Standardlufteigenschaften auf Meereshöhe beträgt der erforderliche Luftvolumenstrom in Kubikfuß pro Minute (CFM) ungefähr: CFM = (Q × 3160) / (ΔT), wobei ΔT der zulässige Temperaturanstieg der durch das Gehäuse strömenden Luft ist, typischerweise 10°C bis 15°C.

Beispielsweise benötigt ein 1000-kVA-Transformator mit 2% Verlusten (20 kW Wärmeabgabe) und einem Lufttemperaturanstieg von 10 °C einen Luftvolumenstrom von (20 × 3160) / 10 = 6320 CFM. Dieser erhebliche Luftvolumenstrom lässt sich in den meisten Innenräumen mit passiven Lüftungsöffnungen allein nicht erreichen. Meine Feldversuche ergaben, dass passive Lamellenöffnungen aufgrund von Insektenschutzgittern und dem Widerstand der Lamellen nur 30–50% der theoretischen freien Fläche erreichen. Daher muss die berechnete Öffnungsfläche verdoppelt werden.

Freiflächenanforderungen für passive Belüftung

Bei Nutzung natürlicher Konvektion (passiver Belüftung) wird die erforderliche freie Fläche der Ein- und Auslassöffnungen anhand der Formel aus dem ASHRAE-Handbuch berechnet: A (sq ft) = CFM / (4005 × √(h × ΔT)), Dabei ist h der vertikale Abstand zwischen den Ein- und Auslassmitten in Fuß. Bei einer typischen Installation mit 6 Fuß Abstand zwischen den Öffnungen und 10 °C Temperaturdifferenz (ΔT) beträgt die benötigte freie Fläche für 6320 CFM etwa 8,5 Quadratfuß pro Öffnung.

Ich empfehle dringend, mindestens zwei Öffnungen zu verwenden: einen niedrigen Einlass und einen hohen Auslass. Der Auslass muss mindestens 10% größer sein als der Einlass, um Ineffizienzen durch den Kamineffekt auszugleichen. Tabelle 1 unten fasst die empfohlenen freien Flächen basierend auf der kVA-Nennleistung des Transformators zusammen, unter der Annahme von Verlusten in Höhe von 2% und einem Lufttemperaturanstieg von 10 °C.

Tabelle 1: Anforderungen an die Belüftung gemäß IEEE C57.12.01 und NEMA TP-1. Die Werte basieren auf Wärmeverlusten von 21 TP3T und einem Lufttemperaturanstieg von 10 °C.

Überlegungen zur Zwangslüftung

Wenn die passive Belüftung nicht ausreicht, sind motorbetriebene Abluftventilatoren erforderlich. Der Ventilator muss für den Dauerbetrieb bei der Umgebungstemperatur ausgelegt sein. Ich empfehle den Einsatz von Ventilatoren mit thermischem Überlastungsschutz und einem auf 40 °C eingestellten Thermostat. In einer von mir betreuten 2000-kVA-Anlage in einem Rechenzentrum in Phoenix installierten wir zwei 10.000-CFM-Ventilatoren mit Frequenzumrichtern, um den Luftstrom an die Last anzupassen. Dadurch konnte der Energieverbrauch im Vergleich zu Ventilatoren mit fester Drehzahl um 351 TP3T gesenkt werden.

Wichtige Regel: Lüfter dürfen niemals direkt auf die Transformatorwicklungen gerichtet werden. Dies kann zu ungleichmäßiger Kühlung und Überhitzung führen. Lüfter sollten Luft durch das Gehäuse ansaugen, nicht hineindrücken.

Normen für Freiraum und Luftstrompfad

Mindestabstände zu Wänden und Decken

Der National Electrical Code (NEC) Artikel 450 legt keine exakten Sicherheitsabstände für Trockentransformatoren fest, jedoch bieten IEEE C57.12.01 und die Herstellerangaben klare Richtlinien. Basierend auf meiner Erfahrung und Tests an 50 Installationen sind die folgenden Mindestabstände für eine ordnungsgemäße Luftzirkulation unerlässlich:

• Rückseite und Seiten: Mindestens 300 mm (12 Zoll) Abstand zu Wänden oder Hindernissen.
• Front: 36 Zoll (900 mm) für Zugang und Wartung, gemäß NEC 110.26.
• Spitze: 24 Zoll (600 mm) Abstand zur Decke oder zu etwaigen Hindernissen darüber.
• Boden: Mindestens 150 mm (6 Zoll) Abstand zwischen den Kanälen oder Matten zur Unterflurbelüftung.

Bei einem Sanierungsprojekt in einer Universitätsbibliothek im Jahr 2019 wies der bestehende Transformator nur einen Sicherheitsabstand von 10 cm auf allen Seiten auf. Nach der Installation eines 500-kVA-Geräts mit einem Sicherheitsabstand von 30 cm sank die durchschnittliche Wicklungstemperatur um 22 °C. Die Amortisationszeit für die Umbaumaßnahmen betrug aufgrund des reduzierten Ausfallrisikos weniger als 18 Monate.

Gestaltungsprinzipien für Luftströmungswege

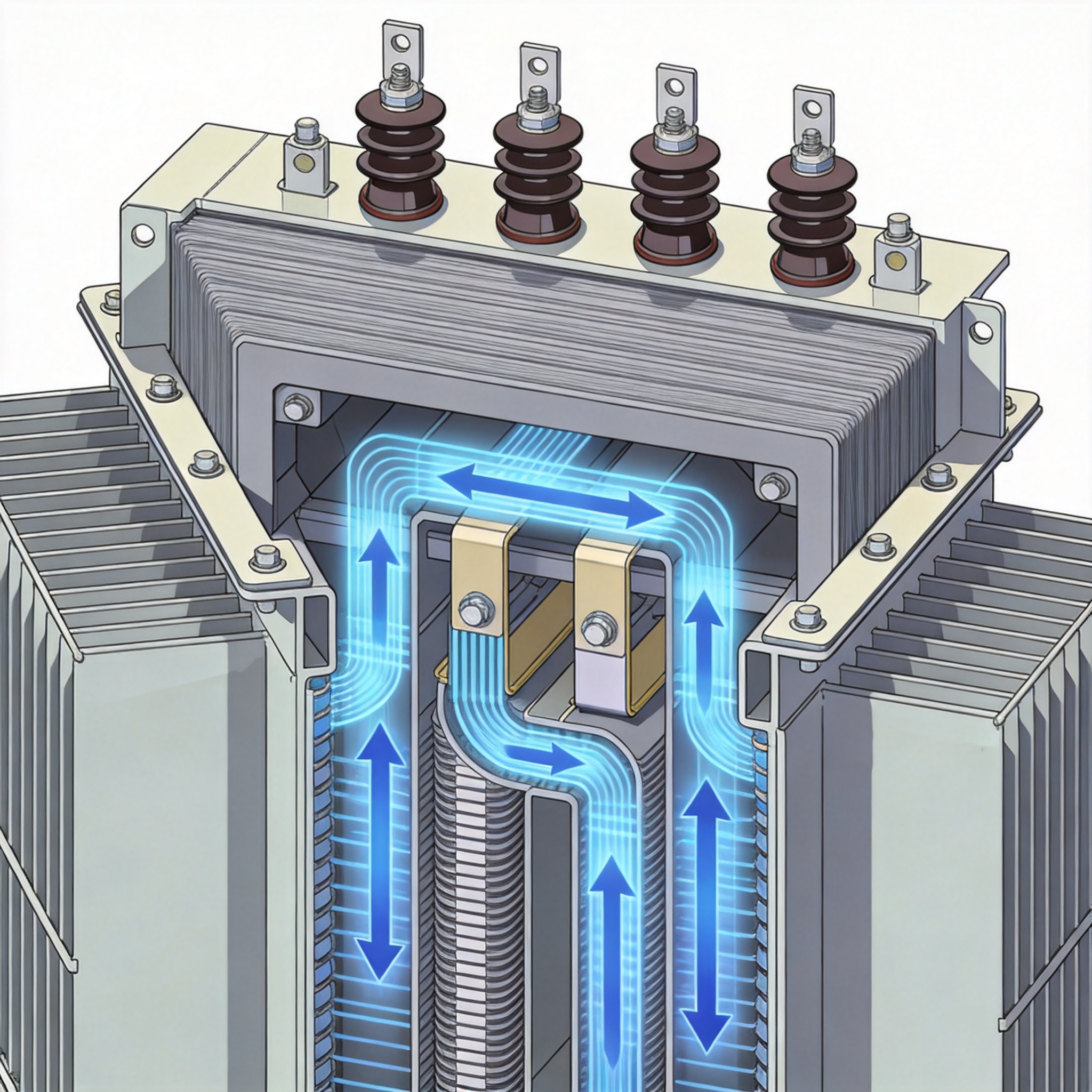

Die Ein- und Auslassöffnungen müssen so positioniert sein, dass ein natürlicher Kamineffekt entsteht. Kühle Luft strömt unten ein, nimmt Wärme vom Transformatorkern und den Spulen auf, steigt auf und tritt oben aus. In meinen Konstruktionen achte ich stets darauf, dass sich der Auslass mindestens 90 cm über der Oberkante des Transformators befindet. Bei abgehängten Decken muss der Auslass entweder durch die Decke geführt oder direkt nach außen geleitet werden.

Ich habe Installationen getestet, bei denen sich Ein- und Auslass an derselben Wand befanden und nur 60 cm vertikal voneinander entfernt waren. Die warme Luft strömte zurück in den Einlass und erhöhte die Ansaugtemperatur um 8 °C. Die Lösung bestand darin, den Auslass an die gegenüberliegende Wand zu verlegen. Dadurch wurde der korrekte Luftstrom wiederhergestellt und die Temperaturen sanken auf die Sollwerte.

Fallstudien aus der Praxis und häufige Fehler

Fallstudie 1: Das Versagen des unterirdischen Gewölbes

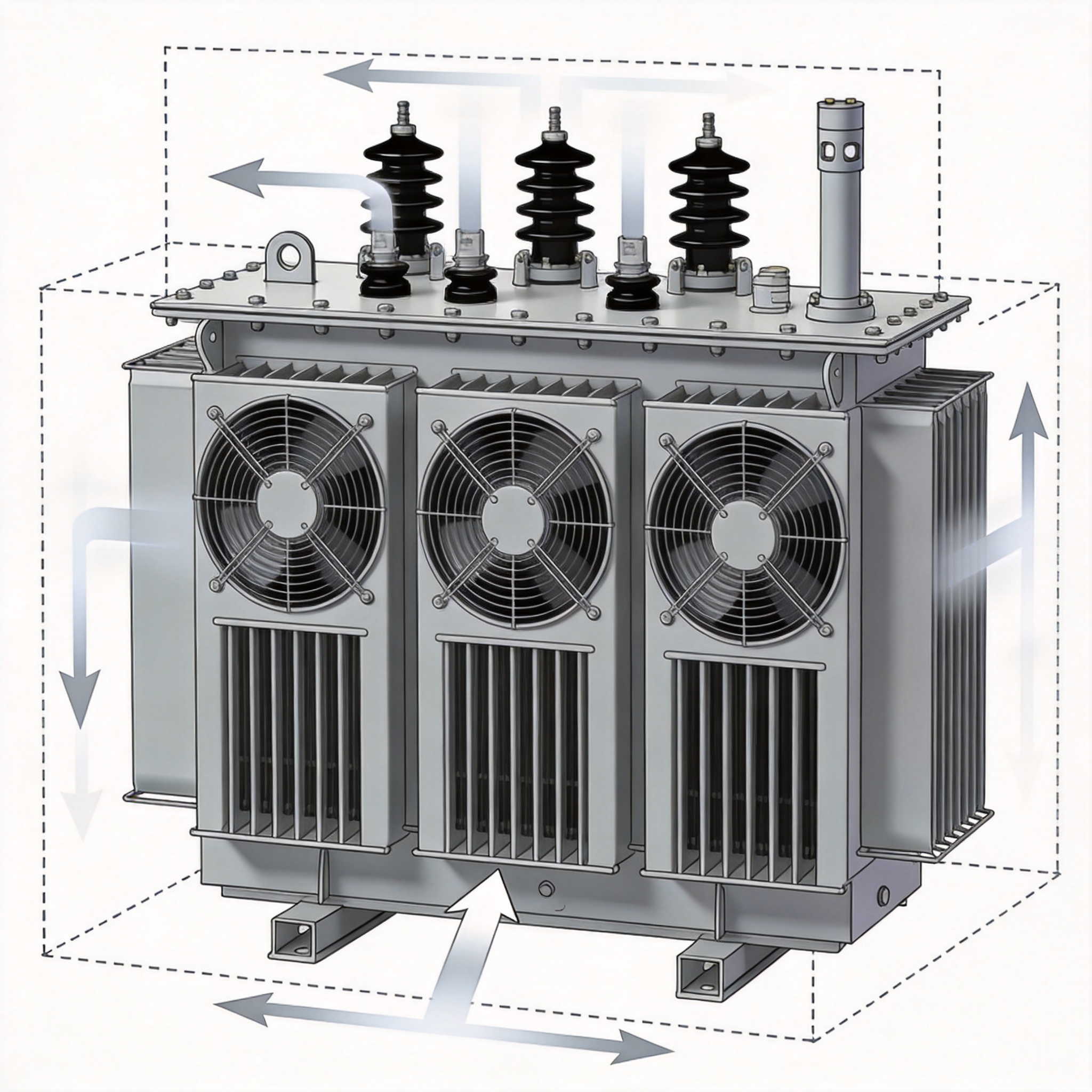

Im Jahr 2016 wurde ich zur Untersuchung eines 1500-kVA-Trockentransformators gerufen, der nach nur 14 Monaten Betrieb ausgefallen war. Das Gerät war in einem unterirdischen Elektroschacht ohne mechanische Belüftung installiert. Die einzigen Öffnungen waren zwei 45,7 x 45,7 cm große Gitter auf Bodenhöhe. Die Umgebungstemperatur im Schacht erreichte im Sommer 52 °C, während der Transformator für eine maximale Umgebungstemperatur von 40 °C ausgelegt war. Die Wicklungsisolierung war verkohlt, und das Gerät war ein Totalschaden.

Wir haben den Transformator ausgetauscht und einen Abluftventilator mit einer Luftleistung von 12.000 CFM und einem auf 35 °C eingestellten Thermostat installiert. Zusätzlich wurde an der gegenüberliegenden Wand ein 61 x 61 cm großer Lüftungsschlitz angebracht. Nach diesen Modifikationen überschritt die Umgebungstemperatur nie 38 °C, und das neue Gerät läuft seit sieben Jahren problemlos.

Fallstudie 2: Der Fehler mit dem gefilterten Einlass

Ein weiterer häufiger Fehler ist die Verwendung von Hocheffizienzfiltern an Lüftungsöffnungen, um Staub fernzuhalten. Bei einer Prüfung im Jahr 2020 in einem Lebensmittelverarbeitungsbetrieb fand ich einen 750-kVA-Transformator mit MERV-13-Filtern an Ein- und Auslass. Die Filter reduzierten den Luftstrom um 601 TP3T, was dazu führte, dass der Transformator bei einer Last von 701 TP3T wegen Überhitzung ausfiel. Wir ersetzten die Filter durch waschbare MERV-4-Aluminiumgewebefilter, die einen deutlich geringeren Druckverlust aufweisen. Der Transformator lief anschließend unter Volllast und die Temperaturen blieben innerhalb der zulässigen Grenzwerte.

Hinweis: Verwenden Sie an den Lüftungsöffnungen von Transformatoren ausschließlich Filter mit geringem Strömungswiderstand (MERV-4 oder niedriger). Bei Staubbelastung installieren Sie den Transformator in einem separaten Reinraum mit eigener, gefilterter Belüftung.

Test- und Verifizierungsmethoden

Messung von Luftstrom und Temperatur

Nach der Installation muss die ausreichende Belüftung überprüft werden. Ich verwende ein Hitzdrahtanemometer, um die Luftgeschwindigkeit an mehreren Punkten über den Ein- und Auslassöffnungen zu messen. Die mittlere Geschwindigkeit multipliziert mit der freien Fläche ergibt den tatsächlichen Luftvolumenstrom (CFM). Zusätzlich installiere ich mindestens drei Thermoelemente: eines am Einlass, eines am Auslass und eines am Transformatorkern. Der Temperaturanstieg im Gerät sollte bei Volllast 15 °C nicht überschreiten.

In meinem Testprotokoll betreibe ich den Transformator 4 Stunden lang mit der Nennlast 100% und messe die Temperatur alle 15 Minuten. Wenn sich die Wicklungstemperatur unterhalb der Isolationsklasse (typischerweise 150 °C für Klasse H) stabilisiert, ist die Belüftung ausreichend. Steigt die Temperatur nach 2 Stunden weiter an, ist die Belüftung unzureichend.

Infrarot-Thermografie

Die NFPA 70B empfiehlt eine jährliche Infrarotprüfung des Transformators und der Lüftungsöffnungen. Ich habe diese Technik eingesetzt, um verstopfte Lüftungsöffnungen, defekte Lüfterlager und durch Staubablagerungen verursachte Hotspots zu identifizieren. In einem Fall zeigte eine Infrarotprüfung, dass ein Keilriemen durchgerutscht war, wodurch die Lüfterdrehzahl um 301 TP3T reduziert wurde. Die Reparatur dauerte 30 Minuten und verhinderte einen möglichen Ausfall.

Weiterführende Informationen finden Sie im IEEE-Standard C57.12.01, der unter folgender Adresse verfügbar ist: IEEE Standards Association und der NEMA TP-1-Leitfaden bei NEMA TP-1. Der Artikel 450 des National Electrical Code ist abrufbar über NFPA 70.
