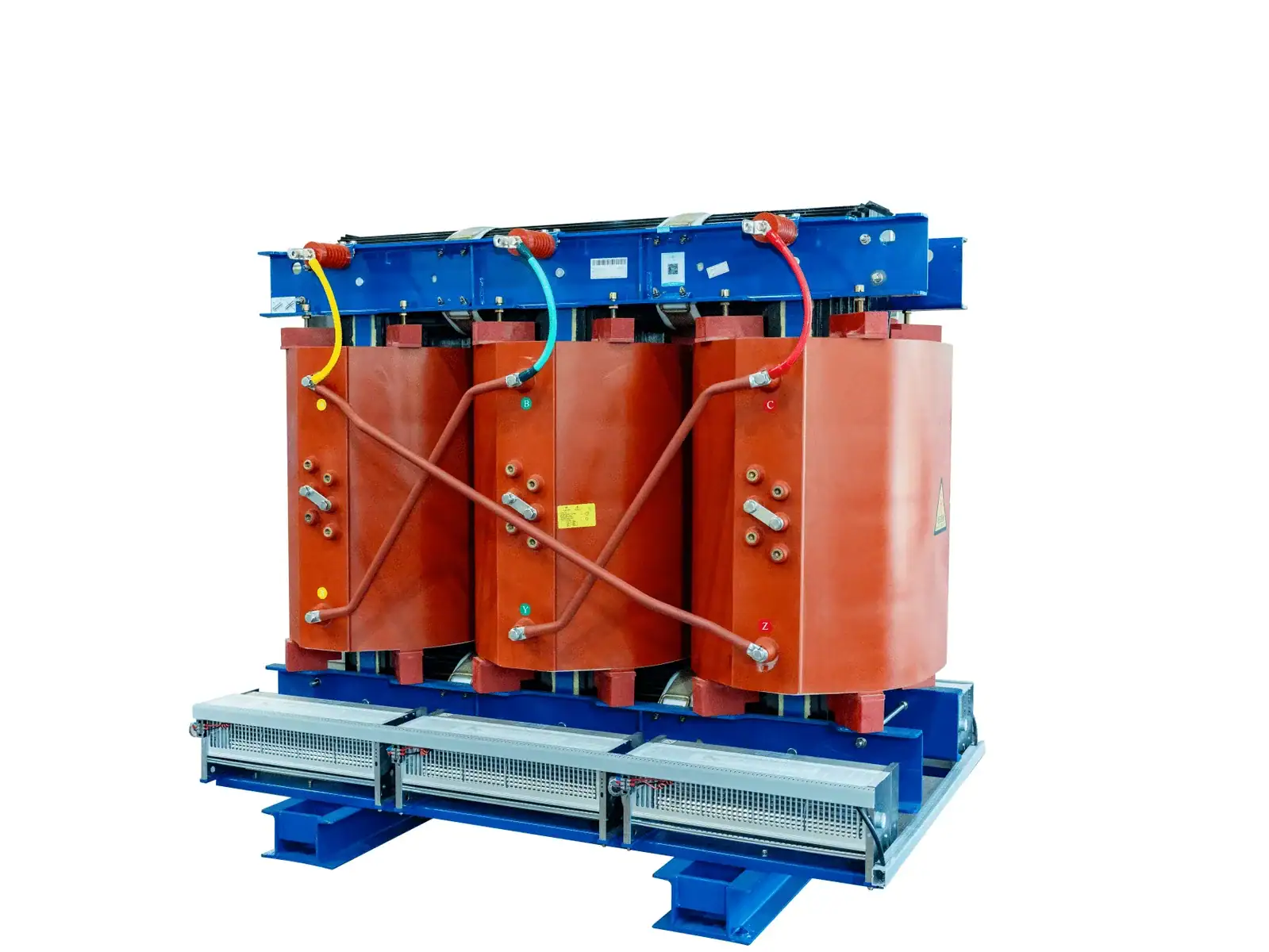

Transformador de potencia de tipo seco de la serie SCB

Name: Transformador de potencia de tipo seco serie SCB - Grupo Daqo
Brand: Grupo Daqo

Especificaciones

1. Condiciones de uso: Instalación en interiores
2. Modelo: SCB
3. Capacidad: 30–5000 kVA
4. Tensión nominal:
1. Alto voltaje: 6, 6.6, 10, 11, 12.47, 13.2, 13.8, 15, 20, 22, 25, 33, 34.5, 35
2. Bajo voltaje: 0,38, 0,4, 0,415, 0,433, 0,48, 0,69, 0,72
Se admite la personalización no estándar.
5. Impedancia: 4–10%
6. Clase de aislamiento: F, H
7. Grupo de conexión: Dyn11, Yyn0
8. Nivel de aislamiento:
1. 10kV: LI75 AC35/AC5
2. 20 kV: LI125 AC50/AC5
3. 35 kV: LI170 AC70/AC5
9. Cumplimiento de estándares: EN 50588, IEC 60076, UL, CE

Si necesita productos personalizados, Póngase en contacto con nosotros !

Categoría Transformador seco

Productos

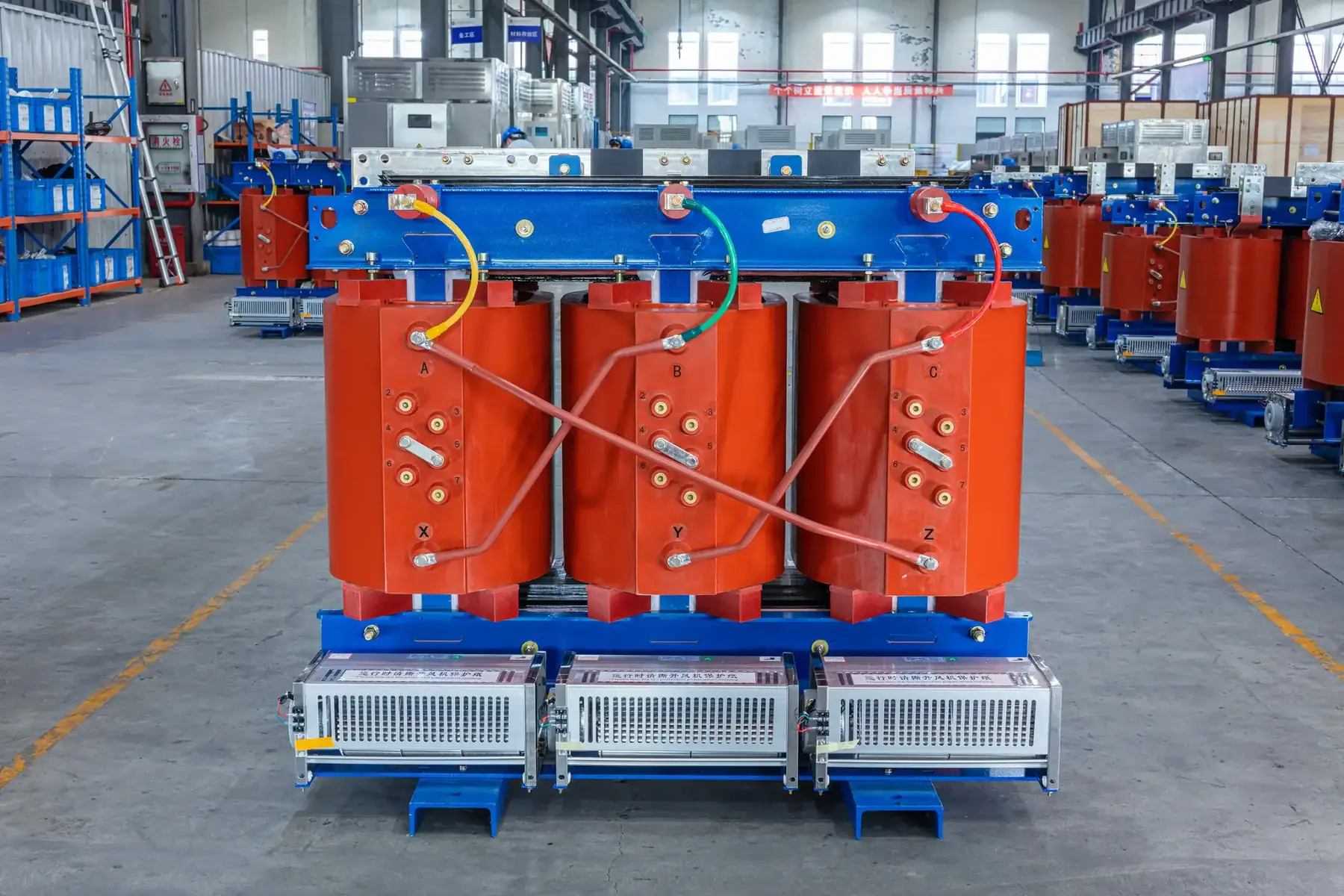

En Transformador de potencia de tipo seco fundido con resina epoxi de la serie SCB, de bajo consumo energético. Está diseñado para sistemas de alimentación trifásica con una frecuencia de 50/60 Hz. Con niveles de tensión de 10 kV, 20 kV y 35 kV y una capacidad máxima de 25 000 kVA, es adecuado para la conversión de tensión entre los lados primario y secundario de la red.

Características principales

Alta capacidad de sobrecarga – Excelente rendimiento en condiciones exigentes.
Funcionamiento sin mantenimiento – No requiere mantenimiento regular
Aislamiento avanzado – El moldeo por colada de resina epoxi al vacío proporciona una protección completa contra la humedad y el polvo.
Normas internacionales – Cumple con las normas IEC 60076, EN 50588, UL y CE.
Retardante de llama – La resina epoxi de clase H garantiza la seguridad.

Ventajas del producto

Tecnología de fundición avanzada

Fabricadas mediante moldeo al vacío con resina epoxi ignífuga de clase H de alta calidad, lo que da como resultado superficies de bobina lisas y duraderas.

Construcción robusta

Alta resistencia mecánica con excelente resistencia a cortocircuitos. Funciona de forma fiable con una humedad del 100% (TP3T).

Reducción de ruido y pérdidas

La fabricación automatizada de núcleos reduce el ruido en 5 dB y las pérdidas en vacío en 5% en comparación con los métodos tradicionales.

Puesta en marcha sencilla

No se requiere precalentamiento antes de su funcionamiento. No es necesario eliminar la humedad para su uso intermitente.

Eficiente energéticamente

Bajas pérdidas en vacío y con carga. Capaz de funcionar a carga nominal 150% con refrigeración por aire forzado.

Centro de carga listo

Su diseño compacto, ignífugo y a prueba de explosiones permite la instalación directa en centros de carga.

Especificaciones técnicas

Modelo	Serie SCB
Solicitud	Instalación en interiores
Rango de capacidad	De 30 kVA a 25.000 kVA
Tensión nominal (alta)	6, 10, 11, 15, 20, 22, 33, 35 kV (Personalizable)
Tensión nominal (baja)	0,38, 0,4, 0,415, 0,48, 0,69 kV (Personalizable)
Impedancia	4% a 10%
Clase de aislamiento	F, H
Grupo de conexión	Dyn11, Yyn0
Estándares	IEC 60076, EN 50588, UL, CE

Soluciones personalizadas disponibles

Ofrecemos personalización no estándar para satisfacer los requisitos específicos de su proyecto. Póngase en contacto con nuestro equipo técnico para obtener soluciones personalizadas.

¿Le interesa?

Para obtener más información o crear un plan personalizado, póngase en contacto con nosotros o SOLICITE UN PRESUPUESTO
