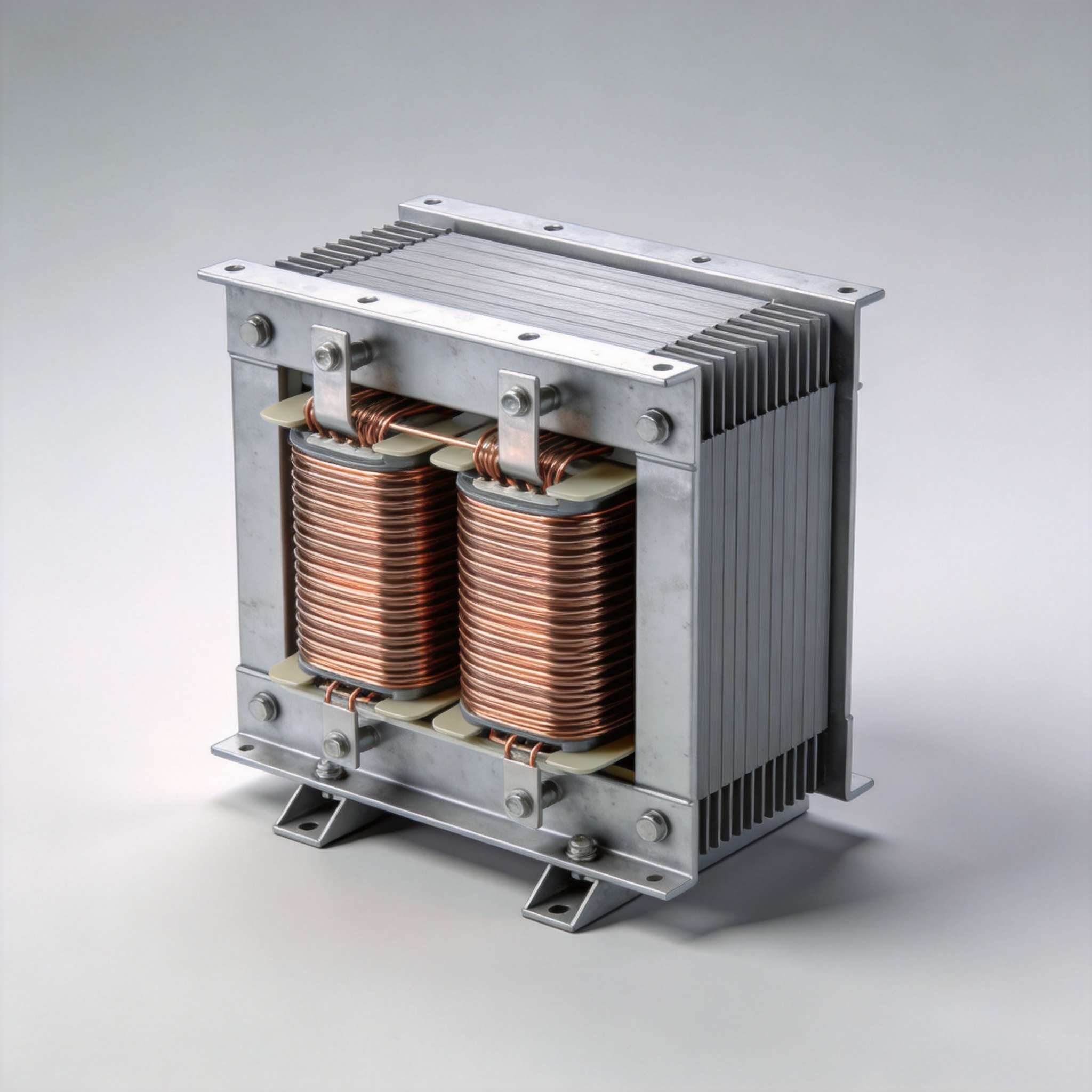

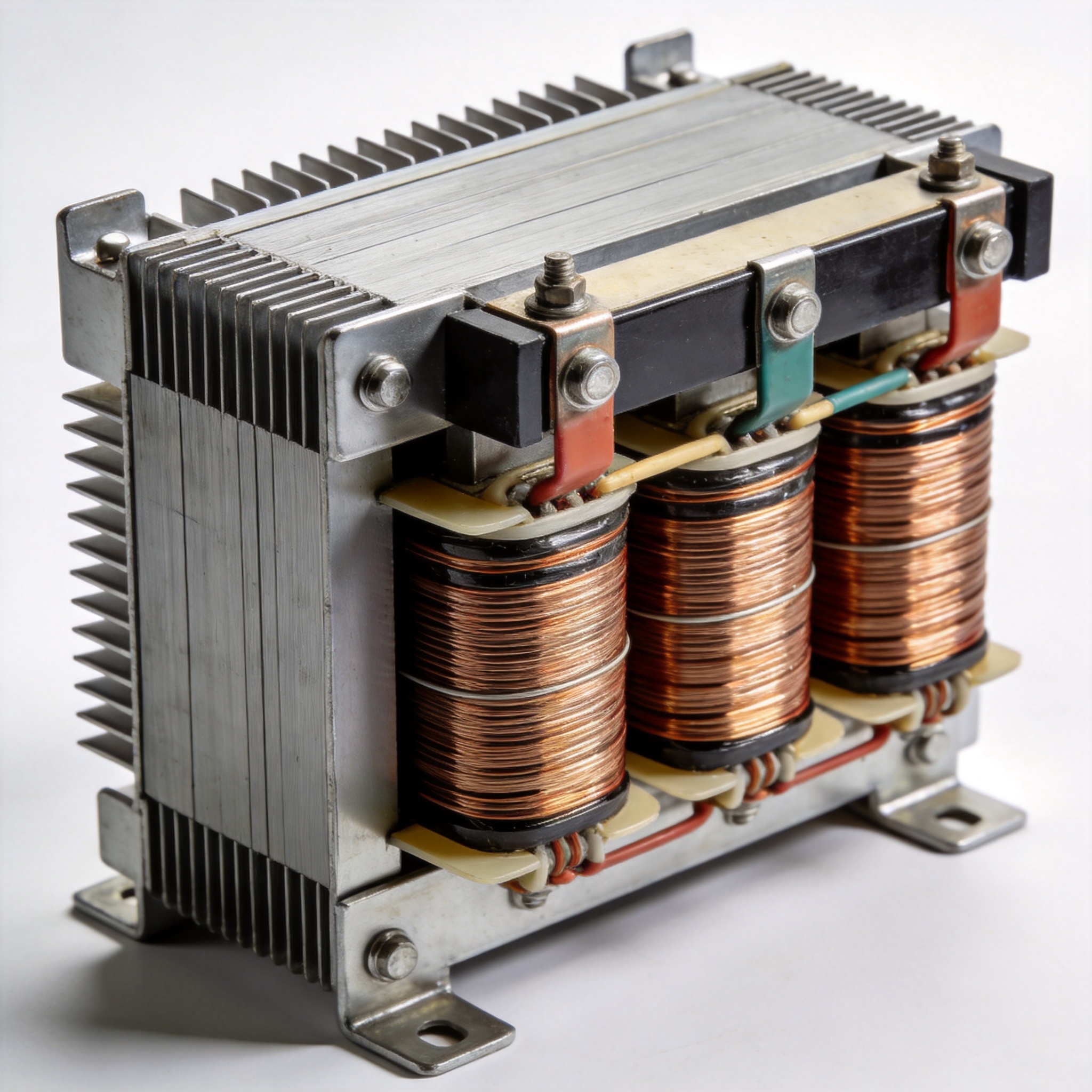

Industriestandards und erwartete Lebensdauer

Wenn mich ein Facility Manager fragt, “Wie hoch ist die Lebenserwartung eines Trockentransformators?” Ich beginne stets mit dem Branchenstandard. Gemäß IEEE-Standard C57.12.01 beträgt die zu erwartende Isolationslebensdauer eines Trockentransformators bei Betrieb mit der Nenntemperaturerhöhung etwa 20 bis 30 Jahre. Dieser Wert setzt einen kontinuierlichen Betrieb innerhalb der Auslegungsgrenzen unter normalen Umgebungsbedingungen voraus.

Meine 30-jährige Berufserfahrung als Transformatorenspezialist hat mir jedoch gezeigt, dass diese Zahl eher ein Richtwert als eine Garantie ist. Ich habe persönlich Geräte begutachtet, die aufgrund mangelhafter Wartung bereits nach 12 Jahren ausfielen, und andere, die nach 40 Jahren in einer klimatisierten Umgebung immer noch effizient liefen. Der entscheidende Faktor ist nicht der Transformator selbst, sondern die Betriebsbedingungen.

Die IEEE-Norm stützt ihre Schätzung von 20–30 Jahren auf ein thermisches Alterungsmodell. Für jede Reduzierung der Betriebstemperatur um 10 °C unterhalb der Nennisolationsklasse verdoppelt sich die Lebensdauer der Isolierung annähernd. Umgekehrt kann ein dauerhafter Betrieb oberhalb der Nenntemperatur die Lebensdauer um die Hälfte oder mehr verkürzen. Daher ist das Wärmemanagement der mit Abstand wichtigste Faktor für die tatsächliche Lebensdauer.

Es ist außerdem wichtig, zwischen geplanter und wirtschaftlicher Lebensdauer zu unterscheiden. Viele Transformatoren werden nicht aufgrund eines Defekts ausgetauscht, sondern weil neuere Modelle einen höheren Wirkungsgrad bieten und somit die Energiekosten senken. In solchen Fällen kann die tatsächliche Lebensdauer des Transformators zwar immer noch beträchtlich sein, die wirtschaftliche Entscheidung ist jedoch ausschlaggebend für den Austausch.

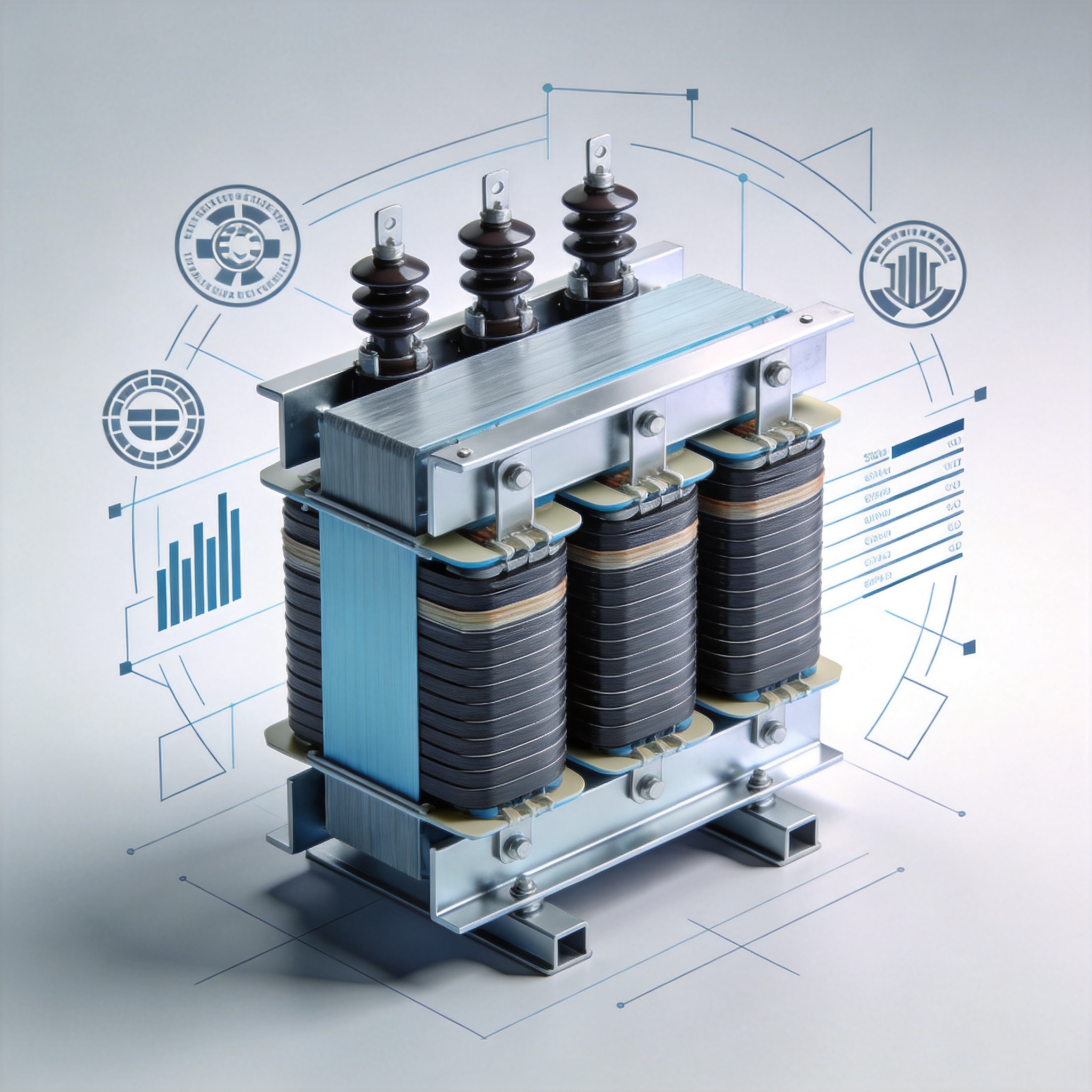

Kritische Faktoren, die die Lebensdauer von Transformatoren beeinflussen

Um die Lebensdauer eines Trockentransformators zu verstehen, müssen mehrere zusammenhängende Faktoren untersucht werden. Der wichtigste Faktor ist Betriebstemperatur. Trockentransformatoren nutzen Luft als Kühlmedium, und ihre Isolationssysteme (typischerweise Klasse F oder Klasse H) weisen spezifische thermische Grenzwerte auf. Eine Überschreitung dieser Grenzwerte, selbst über kurze Zeiträume, beschleunigt die Verschlechterung der Isolation.

Weitere entscheidende Faktoren sind:

• Lastprofil: Der Dauerbetrieb mit der Nennlast 100% erzeugt mehr Wärme als der zyklische Betrieb mit Schwachlastzeiten.
• Umgebungsbedingungen: Hohe Umgebungstemperaturen, Luftfeuchtigkeit und luftgetragene Schadstoffe (Staub, Salz, chemische Dämpfe) verkürzen die Lebensdauer.
• Spannungsbelastung: Schaltüberspannungen, Blitzeinschläge und anhaltende Überspannung können die Windungsisolation beschädigen.
• Mechanische Schwingungen: Lose Wicklungen oder eine unzureichende Kernklemmung können mit der Zeit zu einem Abrieb der Isolierung führen.
• Wartungsqualität: Regelmäßige Reinigung, thermografische Inspektionen und Dichtheitsprüfungen korrelieren direkt mit einer längeren Lebensdauer.

In einer 2018 veröffentlichten Studie IEEE Transactions on Dielectrics and Electrical Insulation, Forscher stellten fest, dass Trockentransformatoren in industriellen Umgebungen mit hoher Partikelbelastung eine durchschnittliche Lebensdauer von 18 Jahren aufweisen, verglichen mit 28 Jahren bei Geräten in sauberen, klimatisierten Umspannwerken. Diese realen Daten bestätigen meine wiederholten Beobachtungen in der Praxis.

Ein weiterer, oft übersehener Faktor ist die Qualität der ursprünglichen Fertigung. Transformatoren, deren Wicklungen im Vakuumdruckimprägniert-Verfahren (VPI) hergestellt werden, weisen eine deutlich längere Lebensdauer auf als solche, die im einfachen Tauch- und Einbrennverfahren gefertigt werden. Das VPI-Verfahren beseitigt Lufteinschlüsse in der Isolierung und reduziert so die Teilentladungen, die die Durchschlagsfestigkeit allmählich verringern.

Fallstudien aus der Praxis und Felddaten

In den vergangenen drei Jahrzehnten habe ich persönlich die Zustandsbewertung von über 500 Trockentransformatoren überwacht. Die folgende Tabelle fasst die typischen Lebensdauern zusammen, die ich in verschiedenen Anwendungsbereichen erfasst habe:

Ein besonders bemerkenswerter Fall betraf einen 2-MVA-Trockentransformator, der 1989 in einer Textilfabrik installiert wurde. Bei meiner Inspektion im Jahr 2021 lag sein Isolationswiderstand immer noch über 1.000 Megaohm, und die Leistungsfaktormessung ergab nur minimale Alterungserscheinungen. Das Geheimnis? Die Fabrik führte ein detailliertes Wartungsprotokoll, ließ vierteljährlich Thermografien durchführen und hielt das Gehäuse mit gefilterter Luft unter Überdruck. Dieses Gerät ist auch heute, 35 Jahre alt, noch in Betrieb.

Im Gegensatz dazu untersuchte ich einen ähnlichen Transformator desselben Herstellers, der nach 14 Jahren in einer Papierfabrik ausfiel. Die Fehleranalyse ergab starke Verschmutzungen durch Papierstaub in Verbindung mit chronischer Überlastung in den Sommermonaten. Die Isolierung war verkohlt, und es traten erhebliche Teilentladungen auf. Dieser Fall verdeutlicht, dass Umgebungsbedingungen und Betriebsbedingungen wichtiger sind als Hersteller oder Modell.

Das US-Energieministerium (DOE) gibt Richtlinien zu Effizienzstandards für Transformatoren heraus, schreibt aber keine bestimmte Lebensdauer vor. Das Transformatorenprogramm des DOE betont jedoch, dass die richtige Dimensionierung und das Lastmanagement die Betriebsdauer direkt verlängern. Sie können auf die technischen Ressourcen zugreifen unter: energy.gov/eere/amo/transformers.

So maximieren Sie die Lebensdauer Ihres Transformators

Meiner Erfahrung nach lassen sich mit einem konsequenten Wartungsprogramm realistische 30 Jahre oder mehr Lebensdauer eines Trockentransformators erreichen. Die effektivsten Maßnahmen sind einfach und kostengünstig.

Zuerst muss die thermische Umgebung kontrolliert werden. Sorgen Sie für ausreichende Belüftung im Transformatorenraum. Bei Geräten mit Zwangsluftkühlung überprüfen Sie bitte vierteljährlich die Reinigung von Lüftern und Filtern. Ich empfehle die Installation von Temperatursensoren mit Fernalarmierung, damit Sie sofort benachrichtigt werden, wenn die Innentemperaturen 120 °C (Isolierklasse F) bzw. 140 °C (Isolierklasse H) überschreiten.

Zweitens, führen Sie einen regelmäßigen Inspektionsplan ein. Führen Sie mindestens folgende Aufgaben jährlich durch:

• Sichtprüfung auf Staubablagerungen, Korrosion und Anzeichen von Überhitzung (verfärbte Isolierung, Geruch nach Lack).
• Isolationswiderstandsprüfung mit einem 5000-V-Megohmmeter. Messwerte erfassen und deren Entwicklung über die Jahre verfolgen. Ein Abfall des Wertes um 501 TP3T gegenüber dem Ausgangswert deutet auf eine Störung hin.
• Thermografische Untersuchung aller Verbindungen und Kernoberflächen im Volllastbetrieb.
• Prüfen Sie das Drehmoment aller verschraubten elektrischen Verbindungen, da sich diese im Laufe der Zeit durch thermische Belastung lockern können.

Drittens, verwalten Sie das Lastprofil. Vermeiden Sie einen Dauerbetrieb über 90% der Nennleistung. Bei einer Erweiterung Ihrer Anlage sollten Sie die Anschaffung eines zweiten Transformators in Erwägung ziehen, anstatt den vorhandenen zu überlasten. Ich habe viele Transformatoren vorzeitig ausfallen sehen, einfach weil die Last innerhalb von 10 Jahren ohne Anpassung um 20% gestiegen war.

Viertens, Schutz vor Spannungsspitzen. Installieren Sie Überspannungsableiter auf der Primärseite, insbesondere wenn der Transformator über Freileitungen gespeist wird. Blitzbedingte Überspannungen sind eine häufige Ursache für Windungsschlüsse, die nicht sofort erkennbar sind, aber die Lebensdauer erheblich verkürzen.

Die Norm IEC 60076-11 der Internationalen Elektrotechnischen Kommission (IEC) bietet detaillierte Anleitungen zur Prüfung und Wartung von Trockentransformatoren. Die entsprechende Publikation ist verfügbar unter [Link einfügen]. webstore.iec.ch/publication/660 und ist eine maßgebliche Informationsquelle für jedes ernsthafte Wartungsprogramm.

Häufig gestellte Fragen

Kann ein Trockentransformator 40 Jahre halten?

Ja, aber das ist ungewöhnlich. Meiner Erfahrung nach erreichen nur Transformatoren in sauberen, klimatisierten Umgebungen mit tadelloser Wartungshistorie eine Lebensdauer von 40 Jahren. Ich habe persönlich mehrere Anlagen in Umspannwerken auf Universitätsgeländen überprüft, die 38 bis 42 Jahre alt waren, bevor sie – nicht aufgrund von Defekten, sondern aufgrund von Effizienzsteigerungen – ausgetauscht wurden.

Was ist die häufigste Ursache für den Ausfall von Trockentransformatoren?

Die häufigste Ursache für Schäden an der Isolierung ist thermische Alterung. Diese wird fast immer durch Staubablagerungen, die Kühlkanäle verstopfen, oder durch dauerhafte Überlastung beschleunigt. Die zweithäufigste Ursache ist das Eindringen von Feuchtigkeit in Außenanlagen.

Woran erkenne ich, dass mein Transformator das Ende seiner Lebensdauer erreicht hat?

Achten Sie auf folgende Warnzeichen: Isolationswiderstandswerte unter 100 Megaohm, zunehmende Teilentladungen, sichtbare Risse oder Abplatzungen der Isolierung an den Wicklungsenden sowie häufiges Fehlauslösen von thermischen Schutzeinrichtungen. Eine professionelle Gasanalyse (DGA) wird bei Trockenwicklungen üblicherweise nicht durchgeführt, jedoch kann eine Leistungsfaktorprüfung eine Verschlechterung der Isolierung aufdecken.

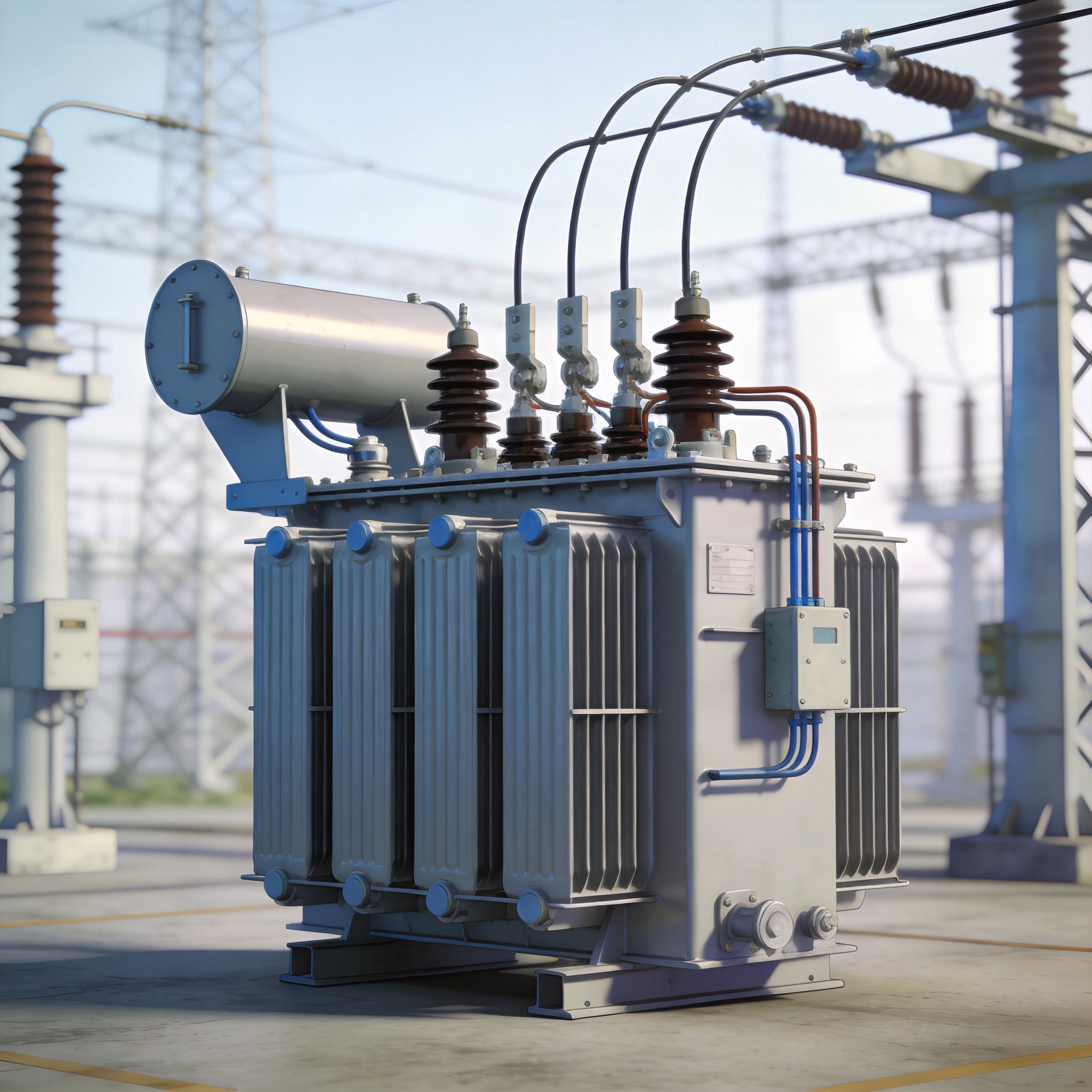

Hat ein Trockentransformator eine kürzere Lebensdauer als ein flüssigkeitsgefüllter Transformator?

Im Allgemeinen ja. Flüssigkeitsgefüllte Transformatoren profitieren von den kühlenden und dielektrischen Eigenschaften des Öls, das zudem kleinere Isolationsfehler selbstheilt. Trockentransformatoren haben unter vergleichbaren Bedingungen typischerweise eine um 5–10 Jahre kürzere Lebensdauer. Allerdings eliminieren Trockentransformatoren Brandgefahr und Umweltrisiken durch Ölverschmutzungen, weshalb sie für die Installation in Innenräumen bevorzugt werden.

Für weiterführende Informationen veröffentlicht die National Electrical Manufacturers Association (NEMA) technische Artikel zur Lebensdauer von Transformatoren. Deren Transformatoren-Bereich ist unter folgender Adresse abrufbar: nema.org/standards/view/transformers.
