Wie testet man einen Trockentransformator? | Schritt-für-Schritt-Anleitung

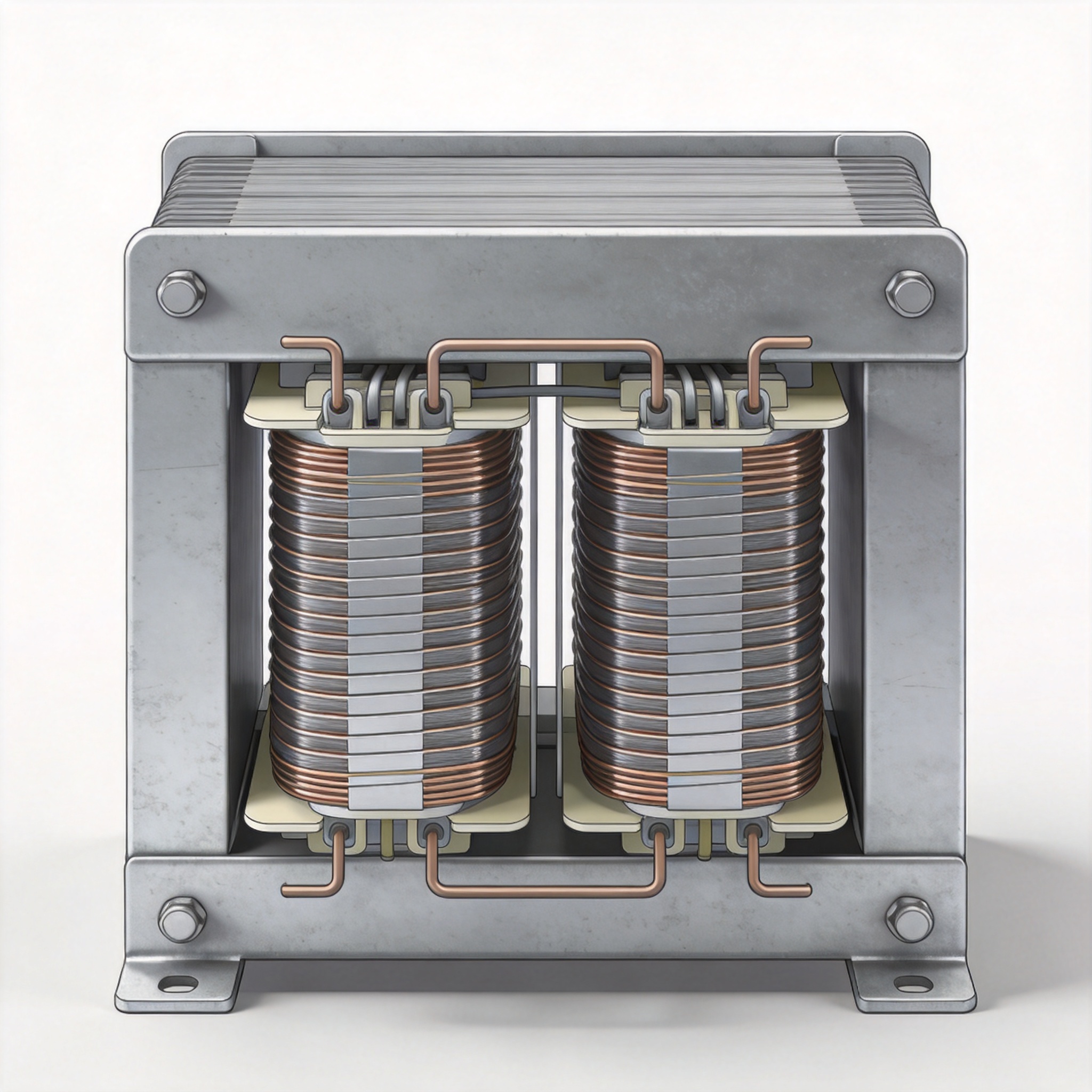

Warum sollte man einen Trockentransformator testen?

Trockentransformatoren nutzen Luft oder Harz anstelle von Öl zur Isolierung. Diese Bauweise macht sie sicherer für die Aufstellung in Innenräumen, aber auch anfälliger für Feuchtigkeit und Verschmutzung. Regelmäßige Prüfungen erkennen beginnende Fehler wie Isolationsbeeinträchtigungen, lose Verbindungen oder Wicklungskurzschlüsse, bevor es zu einem Totalausfall kommt.

Meiner Erfahrung nach kann ein gut dokumentiertes Prüfprogramm die Lebensdauer eines Transformators um 10 bis 15 Jahre verlängern. Beispielsweise zeigte die 2-MVA-Anlage eines Kunden innerhalb von 18 Monaten einen Abfall des Isolationswiderstands (40%), den wir auf Staubablagerungen zurückführten. Durch eine Reinigung und erneute Prüfung wurde die Leistung wieder auf den Werkszustand gebracht.

Sicherheit und Vorbereitung

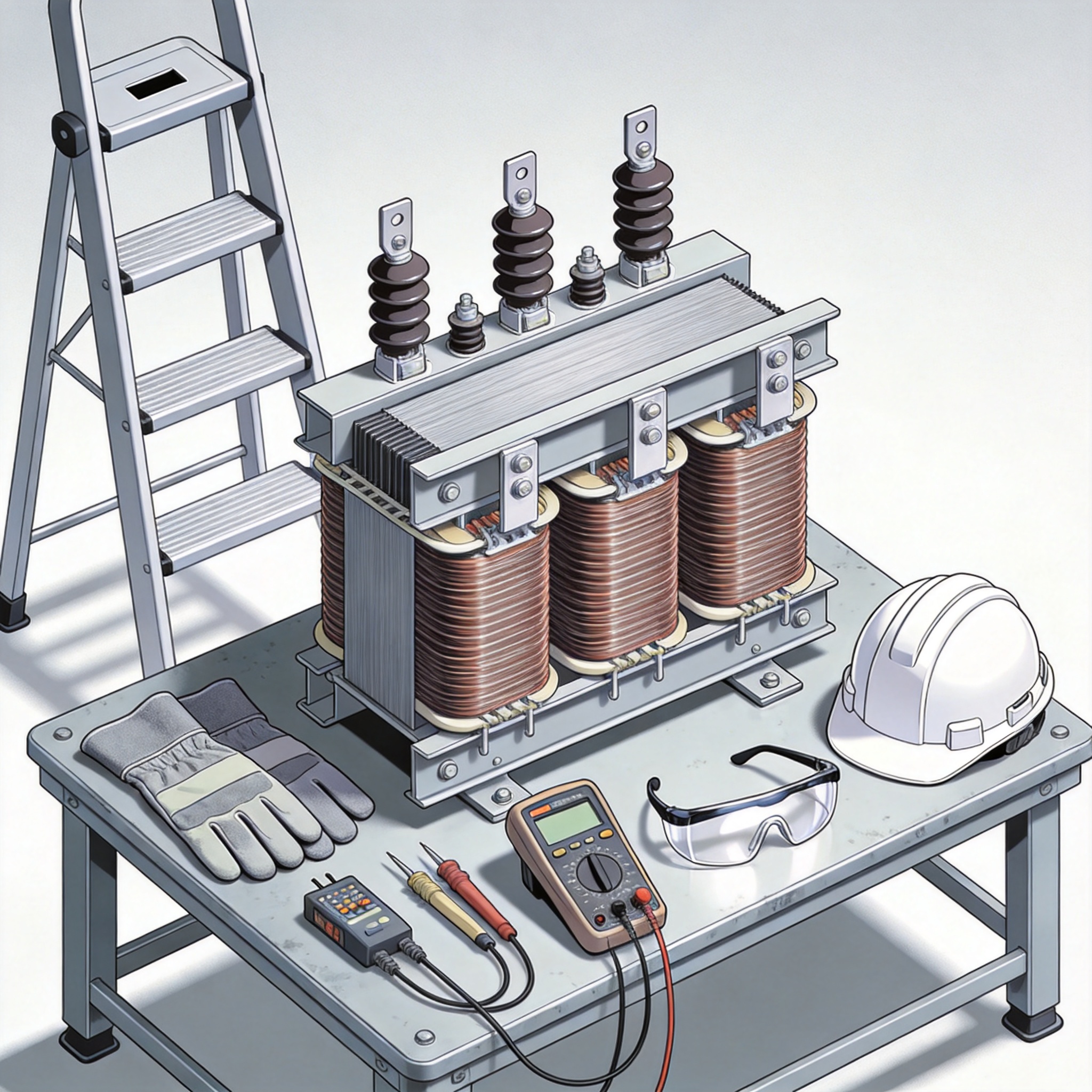

Vor jedem Test, Der Transformator muss vollständig Isoliert und spannungsfrei. Sperr- und Kennzeichnungsverfahren sind zwingend erforderlich. Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass keine Spannung mehr vorhanden ist. Erden Sie alle Wicklungen, um die Restkapazität zu entladen, insbesondere bei größeren Anlagen.

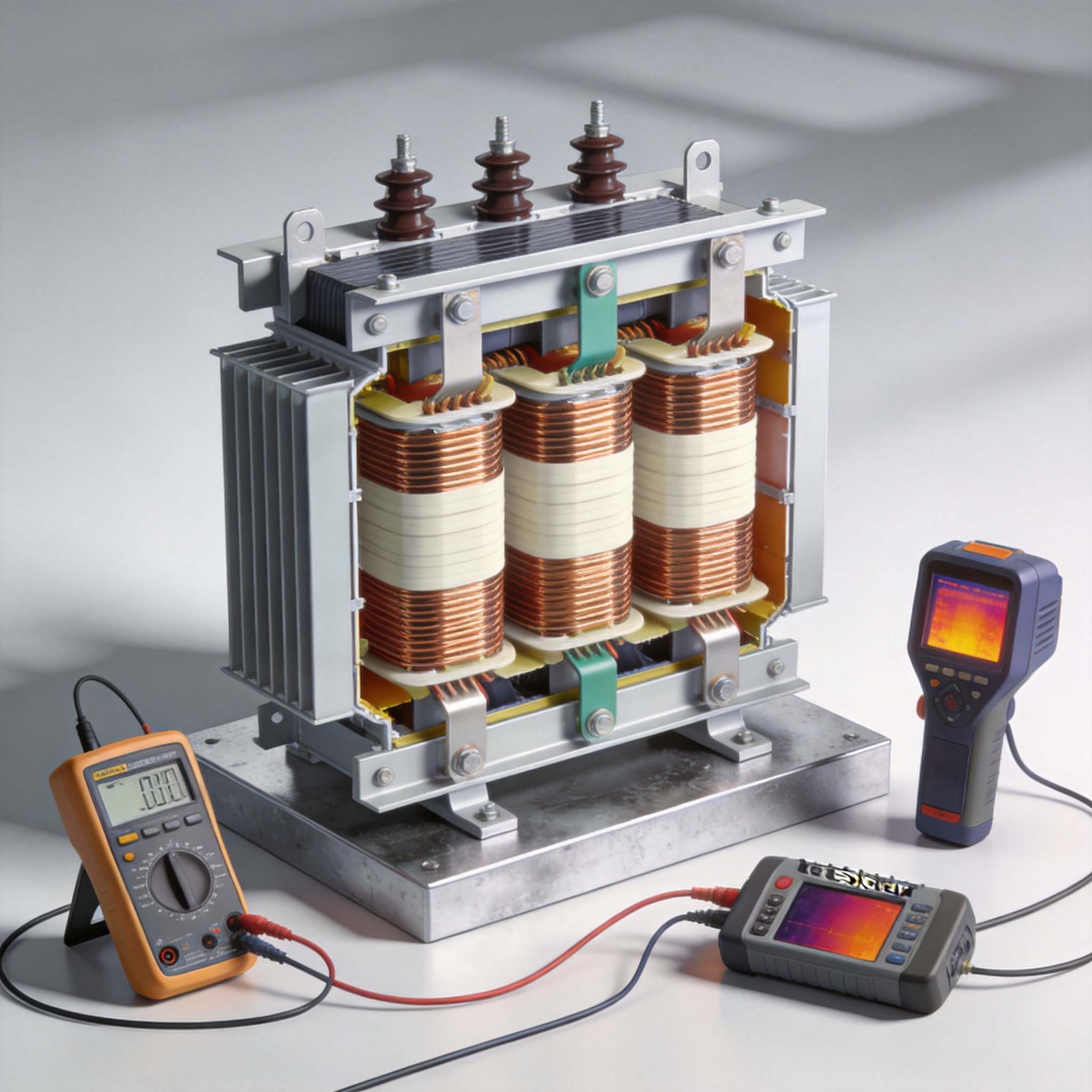

Ich empfehle das Tragen von Gummihandschuhen der Klasse 2 und einer Schutzbrille. Überprüfen Sie stets, ob Ihre Messgeräte innerhalb der letzten 12 Monate kalibriert wurden. (Für eine 480-V-zu-208-V-Umwandlung) Trockentransformator, Die typischen Prüfspannungen liegen je nach Wicklungsnennleistung zwischen 500 V und 5000 V DC.

Isolationswiderstandsprüfung

Die Isolationswiderstandsmessung (IR-Prüfung) dient der Beurteilung der Isolationsqualität zwischen Wicklungen und Erde. Verwenden Sie ein Megohmmeter (Megger), eingestellt auf 1000 V für Niederspannungswicklungen und 5000 V für Mittelspannungswicklungen. Notieren Sie die Messwerte nach 30 Sekunden und 10 Minuten, um den Polarisationsindex (PI) zu berechnen.

Bei einem kürzlich durchgeführten Test an einem 1500-kVA-Trockentransformator wurden Innenwiderstandswerte (IR) von 2,5 GΩ (Hochspannung gegen Erde) und 1,8 GΩ (Niederspannung gegen Erde) gemessen. Diese Werte sind gemäß IEEE Std 43-2013 ausgezeichnet. Ein Leistungsindex (PI) über 2,0 gilt als gut. Fällt der Innenwiderstand bei einer 480-V-Wicklung unter 100 MΩ, muss der Transformator wahrscheinlich getrocknet oder repariert werden.

• Prüfspannung: 1000 V für Wicklungen ≤ 600 V, 5000 V für Wicklungen > 600 V
• Akzeptable IR-Werte: > 100 MΩ pro kV Nennspannung
• PI-Ziel: > 2,0 für Trockentransformatoren

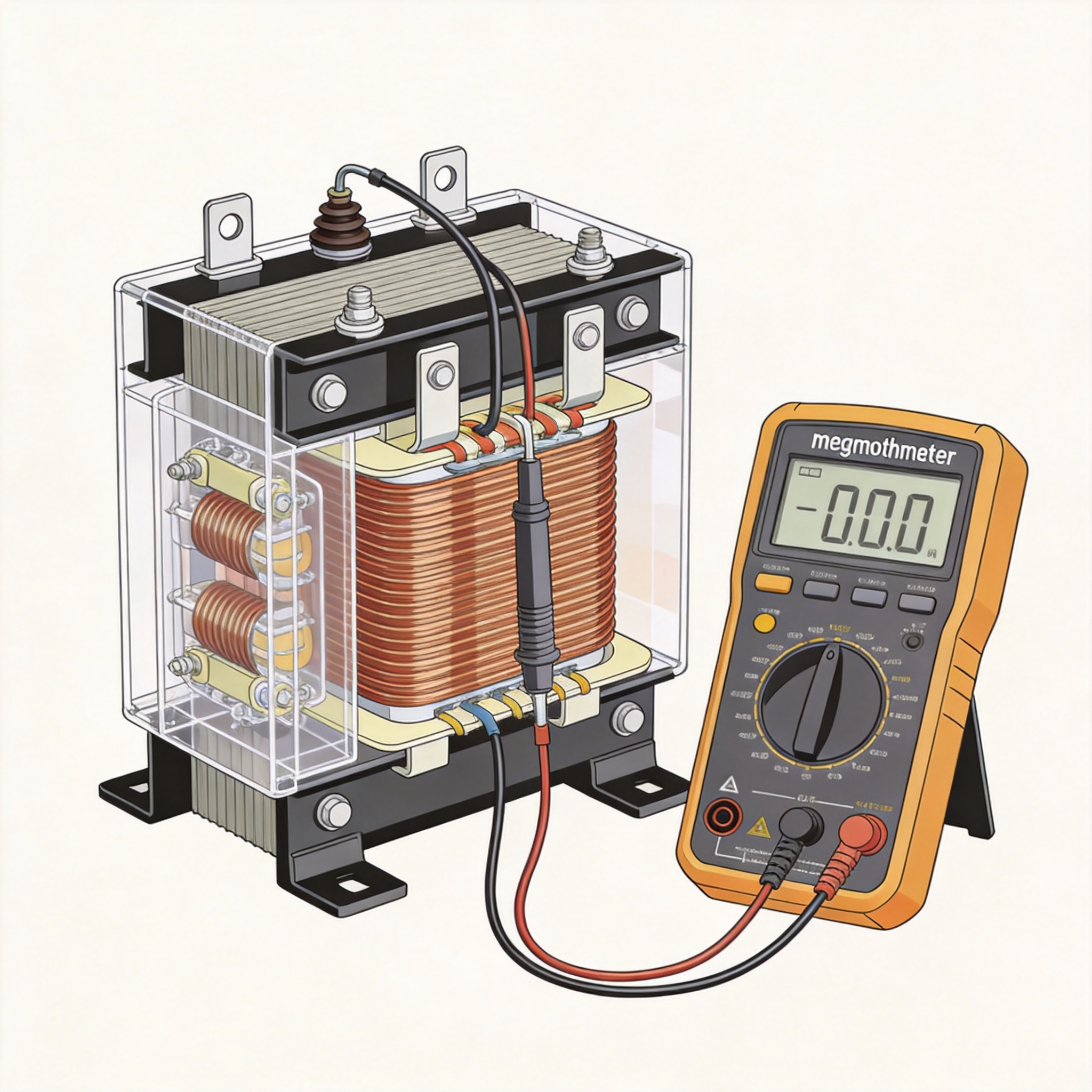

Turns Ratio Test (TTR)

Die Windungszahlprüfung (TTR) bestätigt, dass das Windungszahlverhältnis den Angaben auf dem Typenschild entspricht. Ein TTR-Prüfgerät legt eine niedrige Wechselspannung (typischerweise 10 V bis 200 V) an die Hochspannungswicklung an und misst die induzierte Spannung an der Niederspannungswicklung. Das gemessene Verhältnis wird mit dem berechneten Verhältnis verglichen.

Ein Beispiel: Ein 480-V-Dreieck-zu-208Y/120-V-Stern-Transformator hat ein Nennübersetzungsverhältnis von 4,0:1 (Leiter-Leiter). Bei einem Feldtest im letzten Monat wurden folgende Werte gemessen: 3,99:1 in Phase A, 4,01:1 in Phase B und 4,02:1 in Phase C. Alle Werte liegen innerhalb der zulässigen Toleranz von ±0,51 TP3T. Eine Abweichung von mehr als 11 TP3T deutet auf eine kurzgeschlossene Windung oder eine falsche Stufeneinstellung hin.

Industriestandard IEEE C57.12.90 stellt das vollständige Testverfahren bereit.

Wicklungswiderstandsprüfung

Die Wicklungswiderstandsmessung dient dem Aufspüren von losen Verbindungen, Drahtbrüchen oder hochohmigen Lötstellen. Verwenden Sie ein Mikroohmmeter mit einem Gleichstromprüfstrom von 10 A. Messen Sie jede Phase und notieren Sie die auf 20 °C korrigierten Werte unter Verwendung des Temperaturkoeffizienten von Kupfer (0,00393 pro °C).

Bei einer von mir getesteten 750-kVA-Anlage wurden folgende Werte gemessen: Phase A 0,042 Ω, Phase B 0,041 Ω und Phase C 0,043 Ω. Die maximale Abweichung zwischen den Phasen betrug 2,41 Ω³, was akzeptabel ist. Eine Abweichung über 51 Ω³ deutet auf ein Problem hin. Vergleichen Sie die Ergebnisse stets mit den Herstellerprüfberichten, sofern verfügbar.

• Strom prüfen: 10A für Wicklungen < 1 Ω, 1A für Wicklungen > 1 Ω
• Zulässige Abweichung: < 5% zwischen den Phasen
• Temperaturkorrektur: R2 = R1 × (235 + T2) / (235 + T1)

Leistungsfaktor-/Verlustfaktorprüfung

Die Leistungsfaktormessung (PF-Messung), auch Verlustfaktor oder tan δ genannt, misst die Isolationsverluste. Ein niedriger PF-Wert deutet auf eine trockene, saubere Isolation hin. Ein hoher PF-Wert lässt auf Feuchtigkeit, Verkohlung oder Verunreinigungen schließen. Diese Messung ist besonders wichtig für Trockentransformatoren mit Gießharzisolierung.

Pro ASTM D150-18, Typische Leistungsfaktorwerte (PF) für neue Trockentransformatoren liegen bei 20 °C unter 0,51 TP3T. Bei einer Prüfung eines 10 Jahre alten Geräts im Jahr 2023 wurde an der Hochspannungswicklung ein Wert von 0,81 TP3T gemessen. Dieser Wert ist zwar noch akzeptabel, zeigt aber einen steigenden Trend. Wir empfehlen daher eine Reinigung und erneute Prüfung nach 12 Monaten.

Megger- und Überspannungsvergleichstest

Der Stoßspannungsvergleichstest (auch Stoßspannungstest oder Impulsspannungstest genannt) vergleicht mithilfe eines Hochspannungsimpulses die Wicklungsmuster der einzelnen Phasen. Er ist der empfindlichste Test zum Aufspüren von Windungsschlüssen. Ein intakter Transformator zeigt für alle drei Phasen identische Wellenformen.

Ich habe einmal eine 500-kVA-Anlage diagnostiziert, die die IR- und TTR-Prüfungen bestanden hatte, aber eine Wellenformabweichung von 15% in Phase B aufwies. Bei der Sichtprüfung stellten wir eine beschädigte Abgriffsleitung fest. Diese Prüfung bewahrte den Kunden vor einem kostspieligen Ausfall. Verwenden Sie ein Überspannungsprüfgerät, das für mindestens das 1,2-fache der Leiterspannung der Wicklung ausgelegt ist.

Datenerfassung und -analyse

Dokumentieren Sie jedes Testergebnis mit Datum, Temperatur, Luftfeuchtigkeit und verwendetem Gerät. Speichern Sie die Basisdaten der Werksabnahmeprüfung zum Vergleich. Ich pflege eine Datenbank mit über 500 Transformatoren, und die Trendanalyse hat sich als das wertvollste Instrument zur Ausfallprognose erwiesen.

Beispielsweise führte ein jährlicher Anstieg des Wicklungswiderstands um 2% bei einer Einheit zu einer thermischen Überprüfung, die eine lockere Schraubverbindung aufdeckte. Durch das Festziehen der Verbindung konnte der Widerstand um 1,5% reduziert und ein Hotspot beseitigt werden. Regelmäßige Prüfungen folgten. NFPA 70B Die Richtlinien gewährleisten einen sicheren Betrieb Ihres Transformators über Jahrzehnte.
